60BL系列1
60mm-1系列永磁直流無刷電動機
60mm-1系列永磁直流無刷電動機
60mm Brushless Dc Motor
使用環境 (Environmental conditions) —20℃～50℃
磁鋼材料( Magnet material) 燒結釹鐵(Sintered NdfeB)
極數/相數(Number of poles/phase) 8/3
絕緣等級（Insulation class） Class B
絕緣電阻（Insulation resistance） 100MΩmin 500VDC

技術參數(Electrical Specifications):
型號（Model） 60BL78-430-1 60BL99-430-1 60BL120-430-1 60BL141-430-1
極數（Number of Phases） 8
電壓( voltage) VDC 48
額定轉速(Rated speed) rpm 3000
額定轉矩(Rated torque) N.m 0.32 0.65 0.95 1.27
額定電流(Rated current) Amps. 3 6 8.8 11.5
額定功率(Rated power) Watt. 100 200 300 400
峰值轉距（Max torque） N.m 0.96 1.95 2.85 3.81
轉矩常數(Torque constant) N.m/Amps. 0.114 0.122 0.126 0.127
反電勢常數(Back EMF) V/Krpm 8.56 8.58 8.5 8.4
轉子慣量(Rotor inertia) kg.mm2 24 48 72 96
機身長L mm 78 99 120 141
重量(Weight) Kg 0.85 1.25 1.65 2.05
*以上僅為代表性產品，派生產品可根據客戶要求制作電氣參數、機械尺寸等！

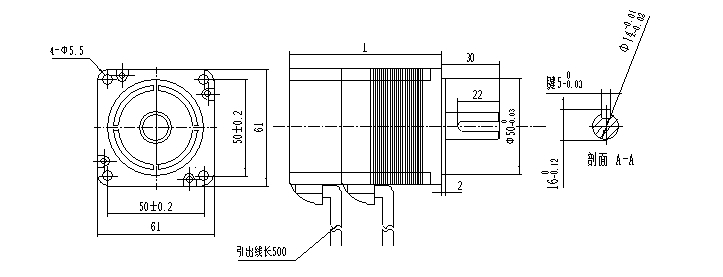

Dimensions(外形圖):unit=mm


Wiring Diagram(接線圖定義)

電機相線(粗) Phase Line 霍爾電源(細) Hall Pw. 霍爾信號(細) Hall signal
U V W H+ (Vcc) H- (Gnd) Hu Hv Hw
黃(YEL) 綠(GRN) 藍(BLU) 紅(RED) 黑(BLK) 黃(YEL) 綠(GRN) 藍(BLU)
